硬脂酸锌是一种有机物，化学式为C36H70O4Zn，是白色粉末，不溶于水。主要用作苯乙烯树脂、酚醛树脂、胺基树脂的润滑剂和脱模剂。同时在橡胶中还具有硫化活性剂，软化剂的功能。

中文名

硬脂酸锌

外文名

ZINC STEARATE; Octadecanoic acid, zinc salt;

别    名

十八（烷）酸锌盐; 二硬脂酸锌; 硬脂酸锌盐

化学式

C36H70O4Zn

分子量

632.348

CAS登录号

557-05-1

熔    点

130 ℃

水溶性

不溶于水

密    度

1.1 g/cm³

外    观

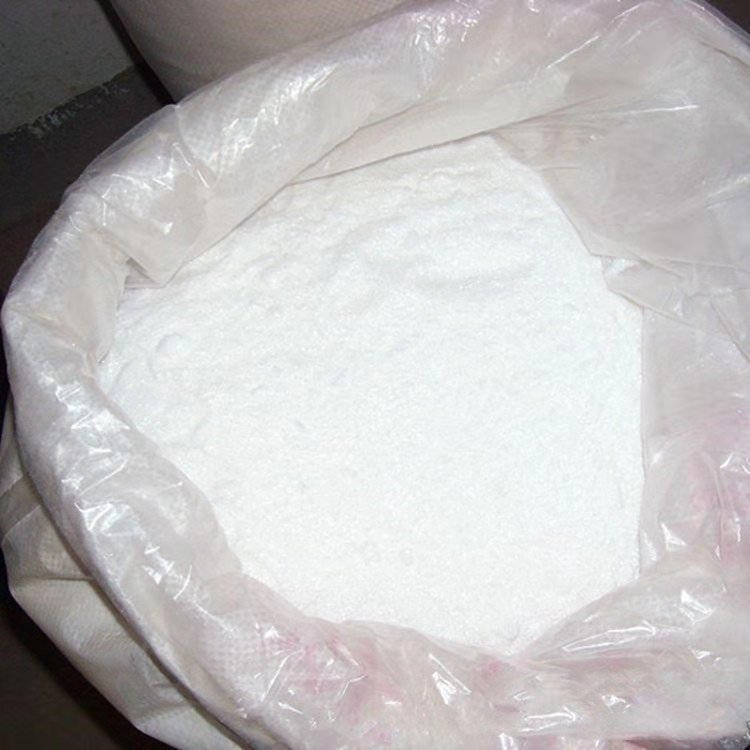

白色细软粉末

应    用

作润滑剂和脱模剂，橡胶中作硫化活性剂，软化剂的功能

危险性符号

Xi

危险性描述

22-26-36/37/39-38

化学分析

中文名称： 硬脂酸锌

中文别名： 十八酸锌;十八酸锌盐;硬脂酸锌(轻质);硬脂酸锌盐;脂蜡酸锌;硬脂酸锌, ZNO 12.5-14%

英文名称： Zinc stearate

CAS号： 557-05-1

分子式： C36H70O4Zn

线性分子式： [CH3(CH2)16COO]2Zn

分子量： 632.33

性状描述

白色粉末，不溶于水，溶于热的乙醇、苯、甲苯、松节油等有机溶剂；遇到酸分解成硬脂酸和相应的盐；在干燥的条件下有火险性，自燃点900℃；有吸湿性

物理参数

密度:1.095g/cm3

熔点:118-125℃

质量规格

锌含量:10.5-11.5%

游离酸(以硬脂酸计):≤0.5%

水份:≤1.0%

用途说明

用途与用法：硬脂酸锌可用作热稳定剂；润滑剂；润滑脂；促进剂；增稠剂等。例如一般可作为PVC树脂热稳定剂。用于一般工业透明制品；与钙皂并用，可用于无毒制品，一般本品多用于软制品，但近年已经开始用硬透明制品如矿泉水瓶，上水管等制品，本品润滑性好，可以改善结垢析出现象，还可作为润滑剂，脱模剂，和油漆的平光剂，涂料的添加剂。

包装：本品包装采用内衬塑料薄膜的双层塑料编织袋包装，每袋净重20Kg或10Kg。

贮运：本品防潮，防淋，防晒，贮于阴凉干燥处。

硬脂酸锌的生产主要有两种方法:水法和熔融法。以下是这两种方法的具体步骤: 水法生产硬脂酸锌(又称湿法): 1.将硬脂酸加入有机溶剂中，搅拌使其均匀混合。 2.在另一个容器中，将氢氧化锌溶解在有机溶剂中，同样搅拌均匀。 3.缓慢地将氢氧化锌溶液加入硬脂酸溶液中，同时保持搅拌。 4.在适当温度下进行反应，一般反应温度为60-80℃。 5.继续搅拌反应一段时间，通常需要2-4小时。 6.反应结束后，将溶液进行过滤和洗涤，去除杂质。 7.然后，将产物通过蒸发或其他方式进行干燥，得到硬脂酸锌产品。

熔融法生产硬脂酸锌(又称干法): 1.将硬脂酸和氧化锌按一定比例混合，在一定温度下进行反应。 2.在反应过程中，加入适量的催化剂和助剂，促成反应进行。 3.控制反应温度和反应时间，使反应达到理想状态。 4.反应结束后，将溶液进行过滤和洗涤，去除杂质。 5.然后，将产物通过蒸发或其他方式进行干燥，得到硬脂酸锌产品。

 水法生产的硬脂酸锌色泽好、纯度高，特定行业内使用效果甚至可能比熔融法好。但是，其生产效率相对较低，会耗费大量清水，排放的废水中含有大量盐，产品干燥时耗能大且水分难以控制，可能导致产品呈酸性。而熔融法由于催化剂的存在，反应结果通常可以完全，产品显碱性。 请注意，上述仅为一般性的生产方法，具体生产步骤和条件可能因生产规模、设备条件、原料质量等因素而有所不同。在实际生产过程中，需要根据具体情况进行调整和优化。同时，硬脂酸锌的生产涉及化学反应，需要在安全、环保的前提下进行，确保操作人员的安全和环境的保护。
